2019年中考物理练习之探究电流与电压的关系 _中考物理
中考网整理了关于2019年中考物理练习之探究电流与电压的关系，希望对考生们有所帮助，仅供参考。
习题答案
解析：

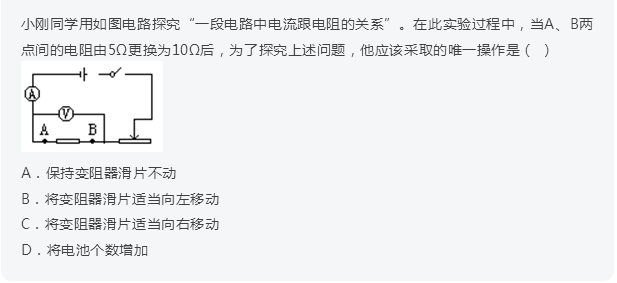

研究电路电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端电压不变，当电路中的电阻由5换成10时，分析定值电阻两点之间的电压怎样变化是此题的解题思路。
在滑动变阻器的电阻值Rp不变的情况下，电路中由于将5的定值电阻换成10的定值电阻，使整个电路的总电阻增大。
利用公式可知，电路中的总电流减小。
根据U=IR可知，此时滑动变阻器两端的电压的减小，根据串联电路的总电压等于各分电压之和可知，定值电阻两端的电压变大；
要使电压表的示数不变，只能减小电路中的电流，所以要使电路中的电阻增大，即滑片P向右端移动增大电阻。
故选：C。
